今、仕事で使っている VectorScript を VS Code の開発環境に移して、GitHub で管理するようにしているのですが、その過程でこの方法を思いつきました。
設定
- Vectorworks で プラグインマネージャからメニュープラグイン
vs_AIを作る。
※プラグインの名前は何でもいいです。 - スクリプトの内部を、下記のように記述する。
{$INCLUDE c:\Users\<username>\vectorscript\vs_AI.vss}
※パスは Codex がアクセスできる場所なら何でもいいです。 - Vectorworks の環境設定で、「スクリプトを開発者モードで実行」にチェックを入れておく。
- 「ツール ＞ 作業画面 ＞ 作業画面の編集」から、先ほど作成した
vs_AIを適当なメニューに登録する。 - 下記の空ファイルを作成する。
c:\Users\<username>\vectorscript\vs_AI.vss - Codex で下記のフォルダアクセスを設定する。
C:\Users\<username>\vectorscript
使い方
- Codex に「やってもらいたいこと」を伝える。
- しばらくすると、Codex が
vs_AI.vssにその処理を行うための VectorScript を書き込む。 - Vectorworks のメニューから
vs_AI実行する。
仕組み
flowchart TD A[自然言語] --> B[Codex] B --> C[.vssを書き換える] C --> D[Vectorworks / VectorScript] D --> E[CAD操作]
ChatGPT に調べてもらった他のCADとの比較表
2026年9月時点で ChatGPT に調べてもらったところ、概ね下表のような違いがあるようです。。
| 比較項目 | AutoCAD 2027 | Archicad 29 | Vectorworks + Codex + VectorScript |
|---|---|---|---|
| CAD内AIチャット | ○ | ○ | × |
| 自然言語で質問 | ○ | ○ | ○ Codex側 |
| 自然言語でオブジェクト選択 | ○ | ○ | 作れば可能 |
| モデル情報問い合わせ | ○ | ○ | 作れば可能 |
| 図形をAI生成 | △ Web版ブロック | △ | ○ VectorScriptを書かせる |
| 任意のCAD処理を追加 | 現状限定的 | 現状限定的 | かなり自由 |
| AIが処理自体をプログラム | 基本× | 基本× | ○ Codex |
| 自作機能を継続的に改良 | 限定的 | 限定的 | ○ |
しかし、意外に「やってもらいたいこと」って無いんですよね。
便利なプロンプトを思いつきましたら、ここに追記していきたいと思います。
サンプル
プロンプト1
できるかな？

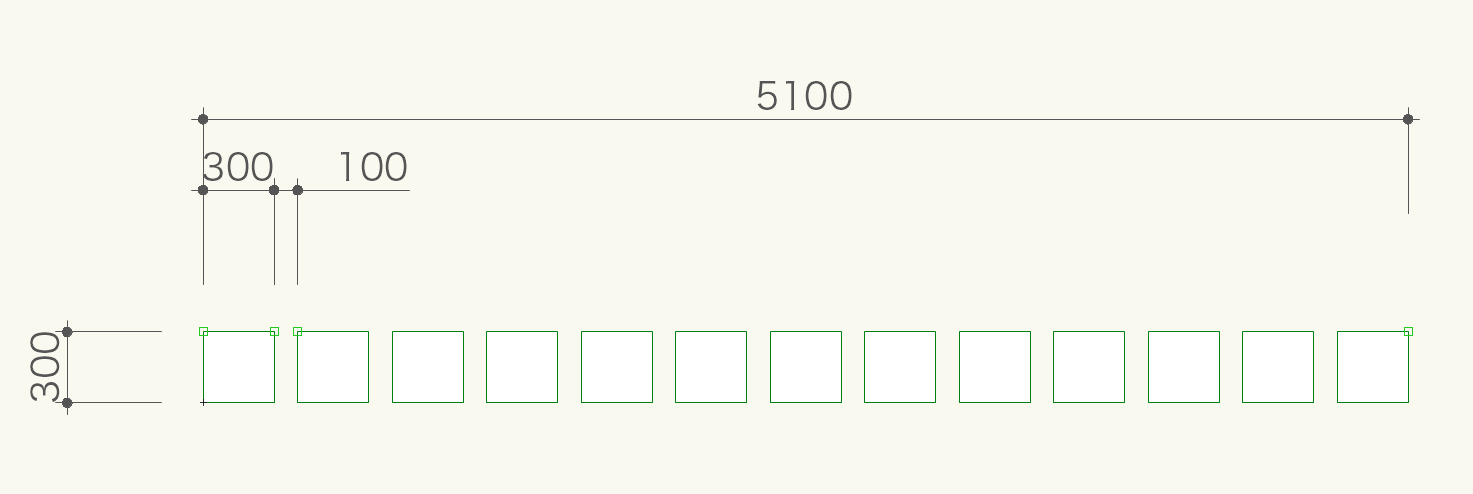

300×300mm の四角形を長さ 5100mm に隙間約100mmでx方向に割り付けて結果1 ≫ 成功と言えると思います。
プロンプト2-1
自作プラグインのパラメータの変更です。私自身、どうやったら実現できるのか分かりません。

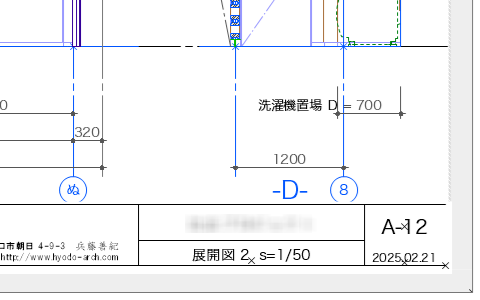

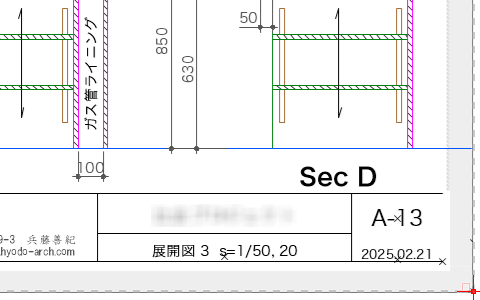

「ha_図名・図番」というプラグインオブジェクトに日付というパラメータがあります。
カレント図面の日付 "2025.02.21"を"2026-09-09"に変更してください。結果2-1
初回、失敗でした。図番・図名も勝手に変更される図面がありました。
プロンプト2-1
もう一度プロンプトを考えてみました。

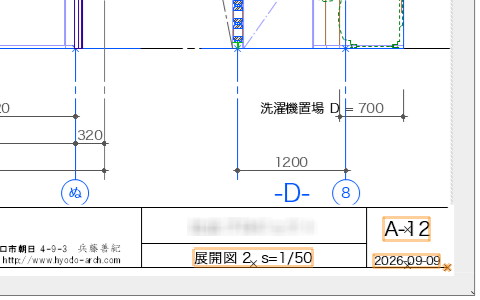

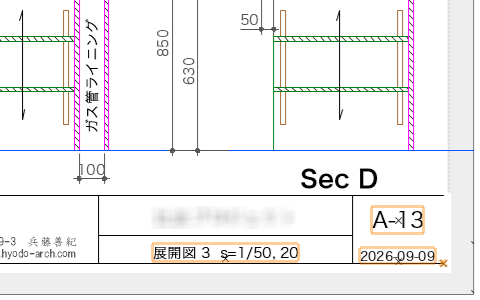

実行したところ、日付は指示通りになりましたが、図名や図番まで変わってしまった箇所がありました。図名や図番を変えずに日付のみ変更するようにしたいです。カレント図面は破棄し再読み込みしました。再度お願いします。結果2-2
今度は成功しました。このファイルは意匠図で、配置図から建具表まで入っているのですが、全て意図通りになりました。
自作プラグインのパラメータ操作までできるのは、正直スゴイです。
プロンプト3-1

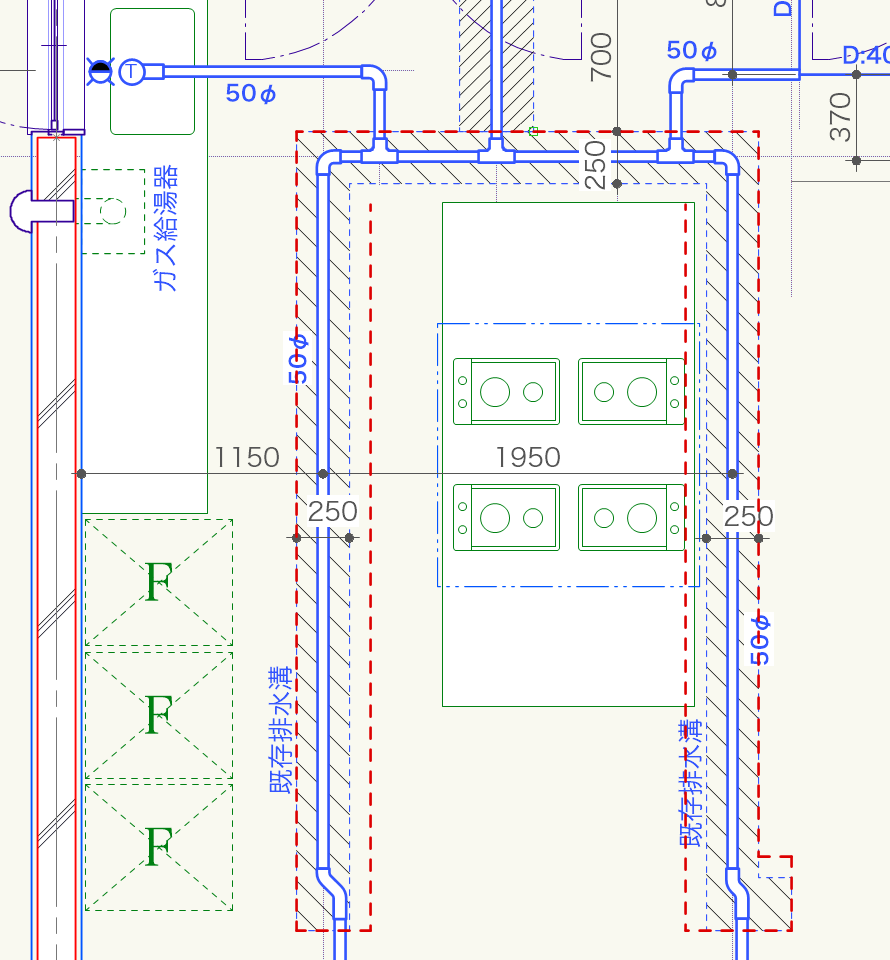

排水溝幅の変更をお願いしました。選択図形をpxファイルに書き出すスクリプトは後述します。
この図形は、排水溝です。幅は250mmです。350mmに変更したいです。
pxファイルの変更ではなく、カレント図面に描画するようにお願いします。プロンプト3-2

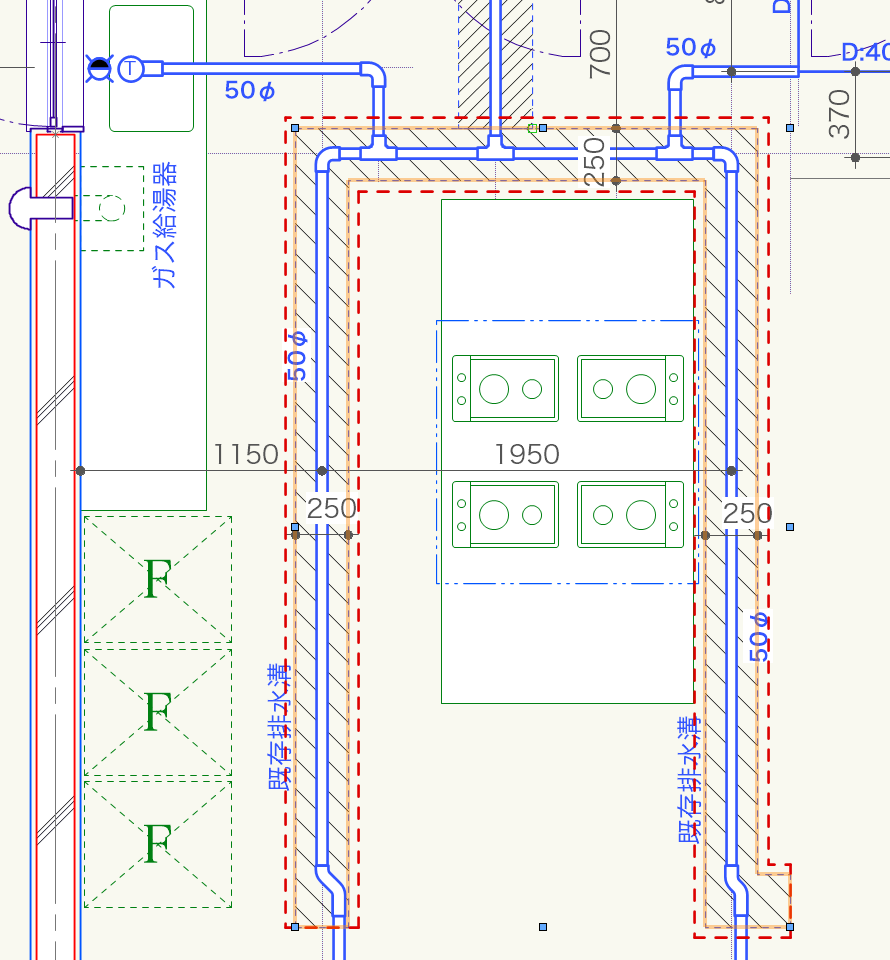

初回は、外形を変えず、350mmになりました。寸法をふるのを忘れましたが、正しい溝幅になりました。しかし多角形が閉じていません。
大体OKですが、下記訂正をお願いします。
1. 多角形だと思うのですが、一ヶ所閉じていない場所があります。
2. 外枠を守るのではなく、250mmの中心線から、175mmずつ振り分けて350mmになるようにお願いします。結果3
2回目のプロンプト今度は成功しました。寸法をふるのを忘れましたが、中心振り分けの正しい溝幅になりました。
選択図形をpxファイルにするスクリプト
下記スクリプトを登録して実行できるようにすると、選択図形の情報を Codex に渡す
(*******************************************************************************
選択図形をVectorScriptの描画関数に変換する 0.3
Copyright 2025 兵藤善紀建築設計事務所
www.hyodo-arch.com
■■■ 簡単マニュアル ■■■
１．追加したい変数を入力 ≫ 'SH/2' など文字列を入れておきたい場合など
２．ファイルを書き出す場所のチェック
３．基準点を原点として計算される。
2026.09.09 Ver 0.3 四角形の型番号を修正。出力先をカレントファイルと同じフォルダに変更。
既存ファイルを上書きせず、sts-001.px の形式で連番保存する。
2025.02.27 Ver 0.2 四角形と隅の丸い四角形を追加
2025.01.09 Ver 0.1 開発開始（ha_Test-02）
*******************************************************************************)
PROCEDURE ShapesToScript ;
LABEL 999;
CONST
varX = '' ; {追加したい変数がある場合}
varY = '' ; {追加したい変数がある場合}
VAR
stsFilePath, stsFileName
:STRING; {出力先フォルダ、出力ファイルのパス}
kk, nn , NSO, fileErr :INTEGER; {カウンタ、選択図形の数、ファイルエラー}
hhLayer,hhSel :HANDLE; {レイヤハンドル、選択図形操作対象ハンドル}
SelObj :DYNARRAY[] OF HANDLE; {選択図形ひとつひとつに割り当てるハンドル}
OrgnPos, AbsPos, RelPos, {原点、絶対座標、相対座標}
Abs2Pos, Abs3Pos :POINT; {絶対座標2, 3}
sScript :STRING; {出力するコード、コードに追加したい変数座標}
xD, yD, {隅の丸い四角形の角丸め寸法}
Radius, strAng, arcAng :REAL; {円半径、円開始角度、円弧角}
{****************** ファイルの存在を調べる ******************}
FUNCTION StsFileExists(fileName : STRING) : BOOLEAN;
VAR
errCode : INTEGER;
BEGIN
UseDefaultFileErrorHandling(FALSE);
Open(fileName);
errCode := GetLastFileErr;
IF errCode = 0 THEN Close(fileName);
StsFileExists := (errCode = 0) OR (errCode = 5) OR (errCode = 10);
END; {StsFileExists}
{****************** カレントファイルの保存先フォルダを取得 ******************}
FUNCTION GetCurrentDocumentFolder(VAR folderName : STRING) : BOOLEAN;
VAR
fullPath, pathChar : STRING;
pathPos : INTEGER;
foundPath : BOOLEAN;
BEGIN
fullPath := GetFPathName;
pathPos := Len(fullPath);
foundPath := FALSE;
folderName := '';
WHILE (pathPos > 0) & (NOT foundPath) DO BEGIN
pathChar := Copy(fullPath, pathPos, 1);
IF (pathChar = '\') OR (pathChar = '/') OR (pathChar = ':') THEN BEGIN
folderName := Copy(fullPath, 1, pathPos);
foundPath := TRUE;
END
ELSE pathPos := pathPos - 1;
END;
GetCurrentDocumentFolder := foundPath;
END; {GetCurrentDocumentFolder}
{****************** 上書きしない出力ファイル名を作る ******************}
FUNCTION GetNextOutputFileName(folderName : STRING) : STRING;
VAR
candidateName, countText : STRING;
fileNum : INTEGER;
BEGIN
candidateName := Concat(folderName, 'sts.px');
fileNum := 1;
WHILE StsFileExists(candidateName) DO BEGIN
countText := Num2Str(0, fileNum);
WHILE Len(countText) < 3 DO countText := Concat('0', countText);
candidateName := Concat(folderName, 'sts-', countText, '.px');
fileNum := fileNum + 1;
END;
GetNextOutputFileName := candidateName;
END; {GetNextOutputFileName}
BEGIN
{出力先ファイル}
IF NOT GetCurrentDocumentFolder(stsFilePath) THEN BEGIN
AlrtDialog('カレントファイルが保存されていません。ファイルを保存してから再実行してください。');
GOTO 999;
END;
stsFileName := GetNextOutputFileName(stsFilePath);
{選択図形}
{選択図形の数を調べる}
NSO:=NumSelectedObjects;
IF NSO = 0 THEN BEGIN
AlrtDialog('図形が選択されていません。');
GOTO 999;
END;
{選択図形各々にハンドルを割り当てる}
If NSO>0 Then Allocate SelObj[1..NSO];
nn:=1;
hhLayer:=FLayer;
While hhLayer<>nil Do Begin
hhSel:=FInLayer(hhLayer);
While hhSel<>nil Do Begin
If Selected(hhSel) Then Begin
SelObj[nn]:=hhSel;
nn:=nn+1;
End;
hhSel:=NextObj(hhSel);
End;
hhLayer:=NextLayer(hhLayer);
End;
DSelectAll;
{テキストを出力}
{ファイルを開く}
UseDefaultFileErrorHandling(FALSE);
ReWrite (stsFileName); {リライトする}
fileErr := GetLastFileErr;
IF fileErr <> 0 THEN BEGIN
AlrtDialog(Concat('ファイルを作成できませんでした。', Chr(13), stsFileName, Chr(13), 'エラーコード: ', fileErr));
GOTO 999;
END;
{Lucus を探す}
OrgnPos.x := 0;
OrgnPos.y := 0;
For nn:=1 To NSO Do Begin
If GetTypeN(SelObj[nn])=17 Then GetLocPt(SelObj[nn], OrgnPos.x, OrgnPos.y);
End;
{選択図形の描画スクリプトを書く}
For nn:=1 To NSO Do Begin
If GetTypeN(SelObj[nn])=2 Then Begin {直線の場合}
GetSegPt1(SelObj[nn], AbsPos.x, AbsPos.y);
RelPos := AbsPos-OrgnPos;
sScript := Concat('MoveTo(', RelPos.x, varX, ',', RelPos.y, varY, ');');
WriteLnMac(sScript);
GetSegPt2(SelObj[nn], AbsPos.x, AbsPos.y);
RelPos := AbsPos-OrgnPos;
sScript := Concat('LineTo(', RelPos.x, varX, ',', RelPos.y, varY, ');');
WriteLnMac(sScript);
End;
If GetTypeN(SelObj[nn])=3 Then Begin {四角形の場合}
HCenter (SelObj[nn], AbsPos.x, AbsPos.y);
RelPos := AbsPos-OrgnPos;
sScript := Concat(
'RectangleN(',
RelPos.x - HWidth(SelObj[nn])/2,',',
RelPos.y - HHeight(SelObj[nn])/2,',',
'1,0,',
HWidth(SelObj[nn]),',',
HHeight(SelObj[nn]),');'
);
{左下が原点、direction は x方向に1とした}
WriteLnMac(sScript);
End;
If GetTypeN(SelObj[nn])=13 Then Begin {隅の丸い四角形の場合}
HCenter (SelObj[nn], AbsPos.x, AbsPos.y);
RelPos := AbsPos-OrgnPos;
GetRRDiam ( SelObj[nn], xD, yD );
sScript := Concat(
'RRectangleN(',
RelPos.x - HWidth(SelObj[nn])/2,',',
RelPos.y - HHeight(SelObj[nn])/2,',',
'1,0,',
HWidth(SelObj[nn]),',',
HHeight(SelObj[nn]),',',
xD,',',
yD,');'
);
{左下が原点、direction は x方向に1とした}
WriteLnMac(sScript);
End;
If GetTypeN(SelObj[nn])=6 Then Begin {円、円弧の場合（長円・楕円は別）}
HCenter (SelObj[nn], AbsPos.x, AbsPos.y); {円の中心座標を取得}
Get2DPt (SelObj[nn], 2, Abs2Pos.x, Abs2Pos.y); {円の頂点を取得、index=1は円弧の中心、2は円弧端}
GetArc (SelObj[nn], strAng, arcAng); {円弧の開始角度と角度を取得}
Radius:=Distance(AbsPos.x, AbsPos.y, Abs2Pos.x, Abs2Pos.y);{半径を取得}
RelPos := AbsPos-OrgnPos;
sScript := Concat(
'ArcByCenter(',
RelPos.x,',',
RelPos.y,',',
Radius,',',
strAng,',',
arcAng,');'
);
WriteLnMac(sScript);
End;
If GetTypeN(SelObj[nn])=5 Then Begin {多角形の場合}
sScript := 'Poly(';
For kk:=1 To GetVertNum(SelObj[nn]) Do begin
GetPolyPt(SelObj[nn], kk, AbsPos.x, AbsPos.y);
RelPos := AbsPos-OrgnPos;
sScript := Concat(sScript, RelPos.x, varX, ',', RelPos.y, varY, ',');
end;
Delete(sScript, Len(sScript), 1);
sScript := Concat(sScript,');');
WriteLnMac(sScript);
End;
{/////// 円弧、曲線、角の丸い四角形などは、状況に応じて追加する //////}
End;
{ファイルを閉じる}
Close (stsFileName);
999:
END;
Run( ShapesToScript );
